    Mehr allgemeine Informationen über dieses Fahrzeug finden Sie im deutschsprachigen Wikipedia Eintrag.

    Fahrzeugdaten

    • Hersteller
      Volkswagen
    • Typbezeichnung
      9C & 1Y
    • Plattform
      PQ34
    • Produktionszeitraum
      1997 - 2011
    • Vorgängermodell
      Mexico Käfer (11)
    • Nachfolgemodell

    Diagnoseinterface(s)

    • Kompatible Diagnoseinterfaces
      HEX-NET, HEX-V2, HEX+CAN-USB, HEX-USB (nur KKL)
    • Einbauort Diagnoseanschluss

      Im Fußraum unter dem Lenkrad.


    Elektronische Dachbetätigung

       (0 Bewertungen)
     Teilen

    Steuergerät teilen


    Link
    PCI

    Nachfolgend finden Sie eine Auflistung der Dachelektronikschalter

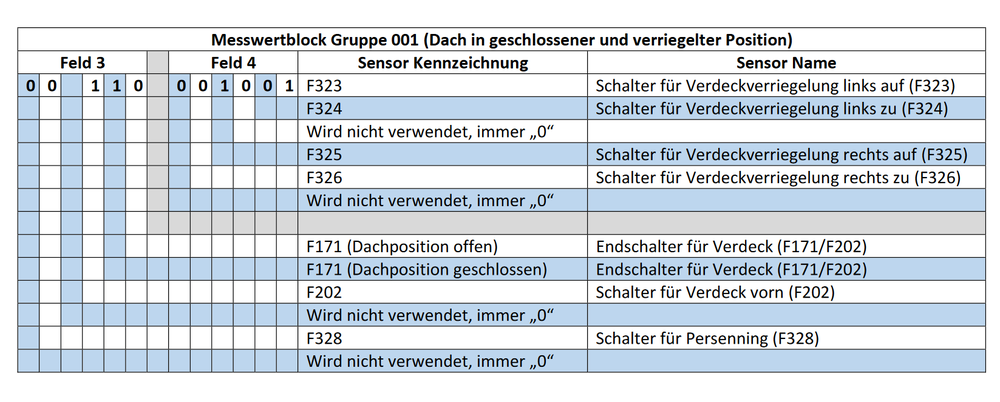

    • Messwertblock Gruppe 001 (Dach in geschlossener und verriegelter Position)






    • Messwertblock Gruppe 001 (Dach in offener und verriegelter Position)






    Dach öffnen

    • Dach geschlossen und verriegelt, Feld 3: 00 110
    • Dach geschlossen und verriegelt, Feld 4: 001001
      • Keine Warnungen, wenn Sie so fahren.




    • Dach geschlossen und entriegelt, Feld 3: 00 010
    • Dach geschlossen und entriegelt, Feld 4: 001001
      • F202 schaltet von "1" auf "0"




    • Dach beginnt sich zu öffnen, Feld 3: 00 000
    • Dach beginnt sich zu öffnen, Feld 4: 001001
      • F171 Endschalter für Verdeck wechselt von "1" zu "0" (geschlossener Zustand)




    • Dach zu ca. 90% geöffnet, Feld 3: 00 001
    • Dach zu ca. 90% geöffnet, Feld 4: 001001
      • F171 Endschalter für Verdeck wechselt von "1" zu "0" (geöffneter Zustand)




    • Dach vollständig geöffnet und beginnt mit der Verriegelung, Feld 3: 00 001
    • Dach vollständig geöffnet und beginnt mit der Verriegelung, Feld 4: 000000
    • Schalter für Verdeckverriegelung links auf und Schalter für Verdeckverriegelung rechts auf (F325) wechseln von "1" auf "0"




    • Dach vollständig geöffnet und obere Verriegelung vollständig abgeschlossen, Feld 3: 00 001
    • Dach vollständig geöffnet und obere Verriegelung vollständig abgeschlossen, Feld 4: 010010
      • Schalter für Verdeckverriegelung rechts zu (F326) und Schalter für Verdeckverriegelung links zu (F324) wechseln von "0" auf "1"
      • Keine Warnung, wenn Sie so fahren.




    • Kofferraum-Abdeckung Aktivierung über Feld 3: 01 001
    • Kofferraum-Abdeckung Aktivierung über Feld 4: 010010
      • Schalter für Persenning (F328) wechselt von "0" auf "1"




    Dach schließen

    • Dach offen und verriegelt, Feld 3: 00 001
    • Dach offen und verriegelt, Feld 4: 010010
      • Keine Warnungen, wenn Sie so fahren.



    • Dach offen und entriegelt, Feld 3: 00 001
    • Dach offen und entriegelt, Feld 4: 000000
      • Die Dach-Lock-Motoren fahren hinter die Rücksitze




    • Dach offen, entriegelt und bereit zum schließen, Feld 3: 00 001
    • Dach offen, entriegelt und bereit zum schließen, Feld 4: 001001
      • Die oberen Verriegelungen bewegen sich vollständig in ihre Entsperrposition. Das Dach beginnt sich jetzt zu bewegen.




    • Dach bewegt sich in Richtung Schließposition, Feld 3: 00 000
    • Dach bewegt sich in Richtung Schließposition, Feld 4: 001001




    • Dach zu 90% geschlossen, Feld 3: 00 010
    • Dach zu 90% geschlossen, Feld 4: 001001




    • Dach geschloseen und verriegelt, Feld 3: 00 110
    • Dach geschlossen und verriegelt, Feld 4: 001001




    Besondere Hinweise

    • Wenn der Schalter für Verdeck vorn (F202) nicht auf "1" wechselt, sobald das Dach geschlossen und verriegelt ist, vergewissern Sie sich, dass sich der rechte Seitenhaken nicht auf der Welle verdreht hat. Sollte dies der Fall sein, kann der Haken nicht weit genug in den Windschutzscheibenrahmen einfahren, um den F202-Schalter ausgelöst wird.




    Video Link
